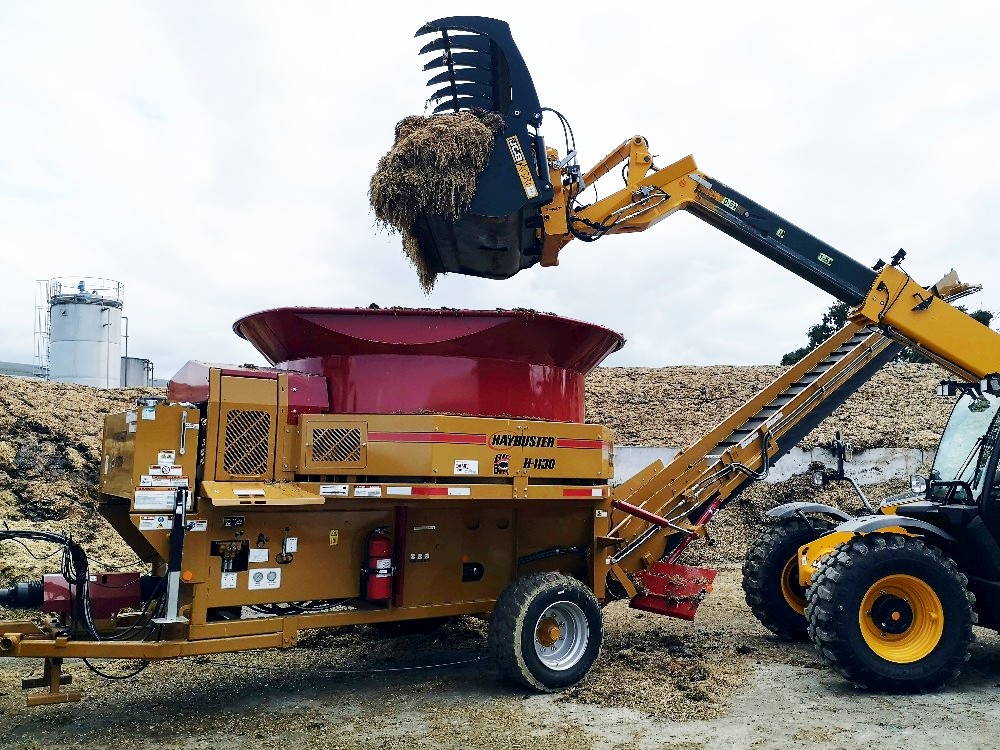

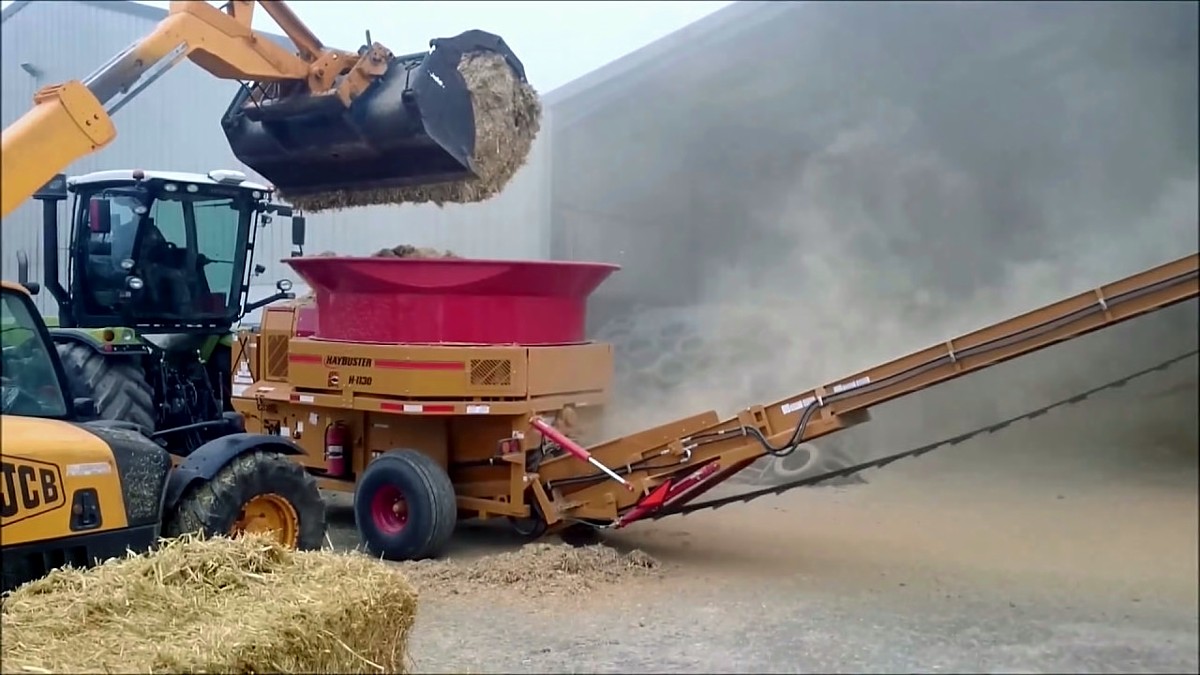

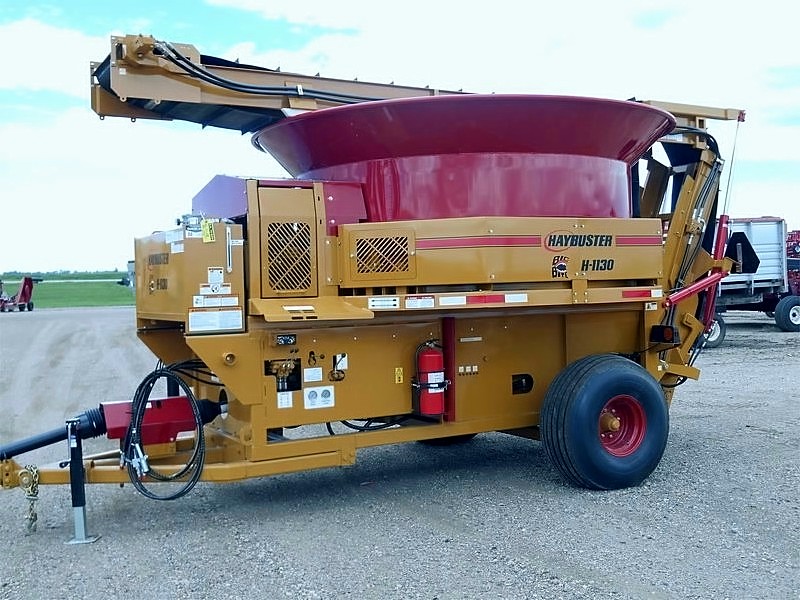

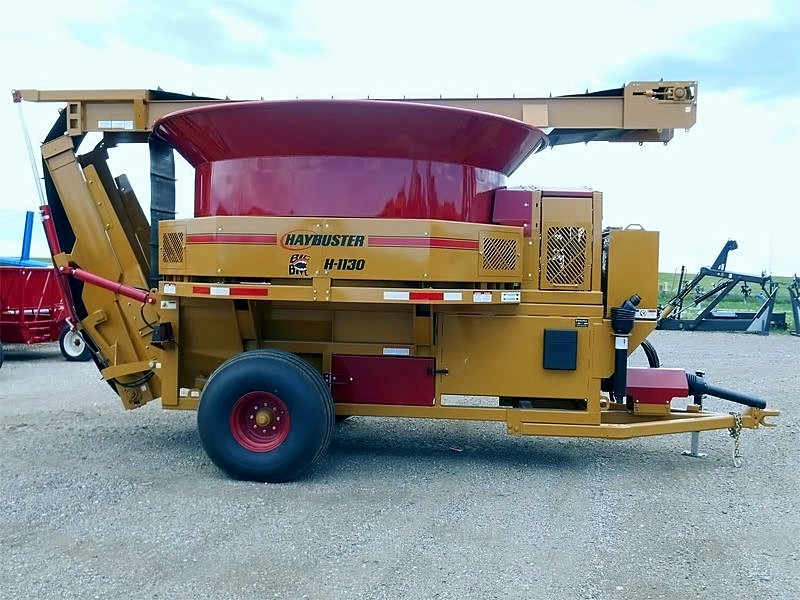

Broyeur à paille Haybuster H1135

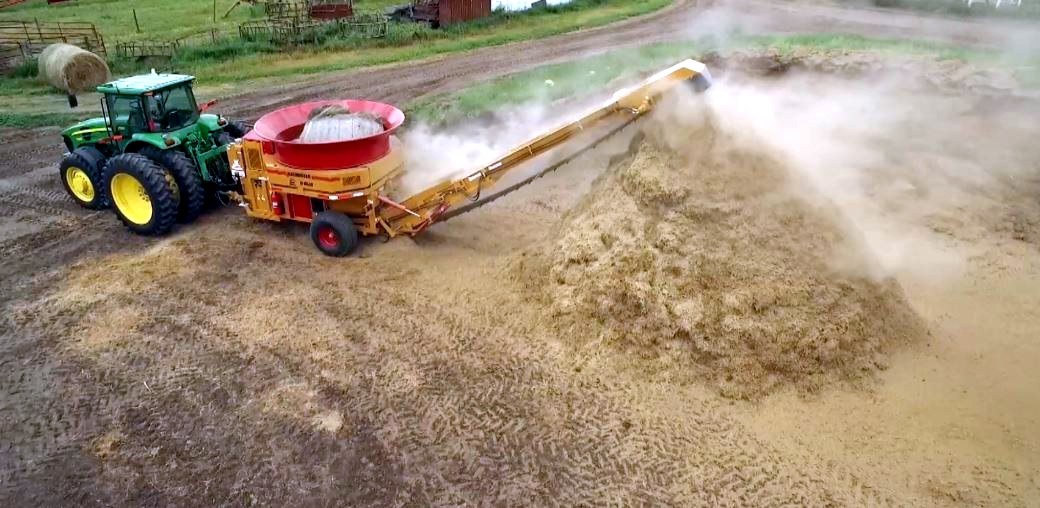

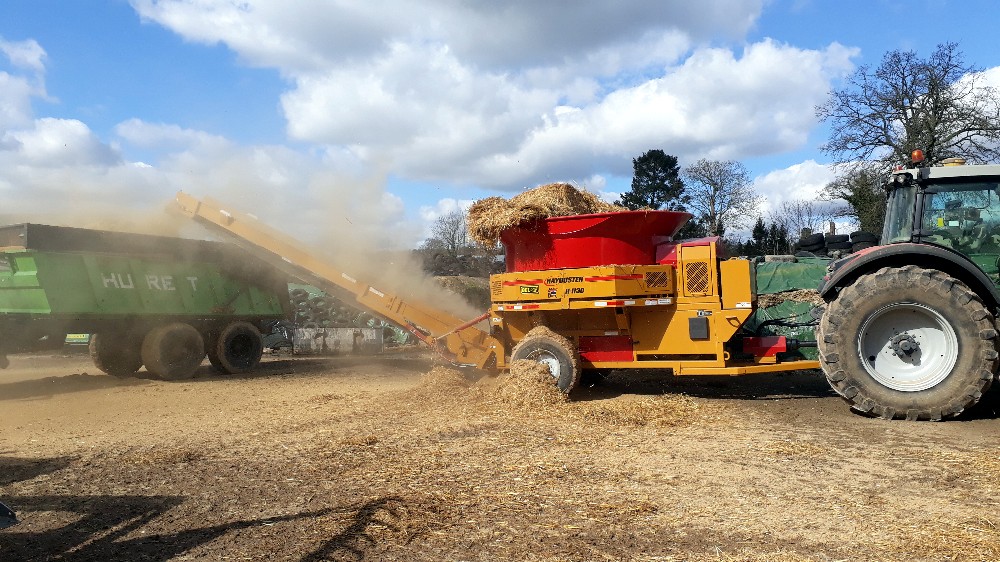

Le broyeur à paille Haybuster H1135 est conçu pour broyer la paille, le foin, le chanvre, le myscanthus, en balles rondes ou rectangulaires ou en vrac en maîtrisant les granulométries, il capable d’obtenir de la farine de paille (10mm).
Le H1130 est le broyeur à prise de force le plus puissant de la gamme HAYBUSTER. Il est construit avec les caractéristiques et la robustesse nécessaire pour un broyeur à bol de 3300 mm de diamètre.
Parmi ses caractéristiques, un système d’inclinaison du bol, un broyeur à marteaux puissant avec des disques de 12,7 mm et des marteaux de 12,7 mm positionnés sur un axe de plus de 3000 mm, double vis et un convoyeur de 8000 mm. La transmission de 315 CV est assurée par un système de courroies/poulies entraîné par une prise de force de série 77. La tension du système de courroies est réglée à l’usine et est prévue pour compenser l’allongement lors de l’utilisation.
Descriptif du broyeur à paille Haybuster H1135
Le broyeur H1135 possède
- Un châssis autoporteur en acier
- Un essieu simple à roues larges 16,5 x 16,1
- Un attelage d’une ouverture de 50 mm, une béquille avant mécanique
- Ce châssis est agréé pour circulation uniquement sur site.
- Entraînement à prise de force normalisée pour tous tracteurs agricoles vitesse 1000 tours/min,

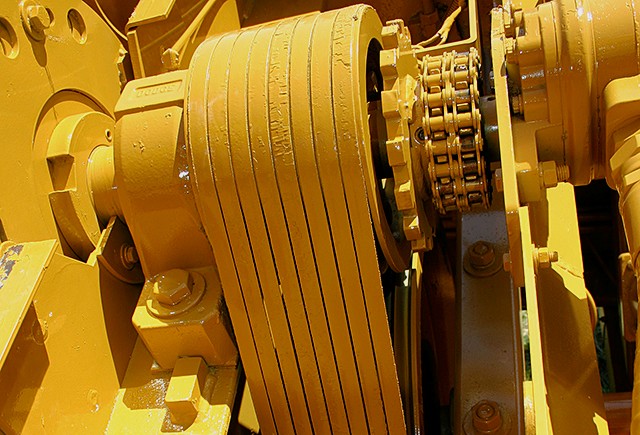

- Transmission directe sur le rotor par 8 courroies

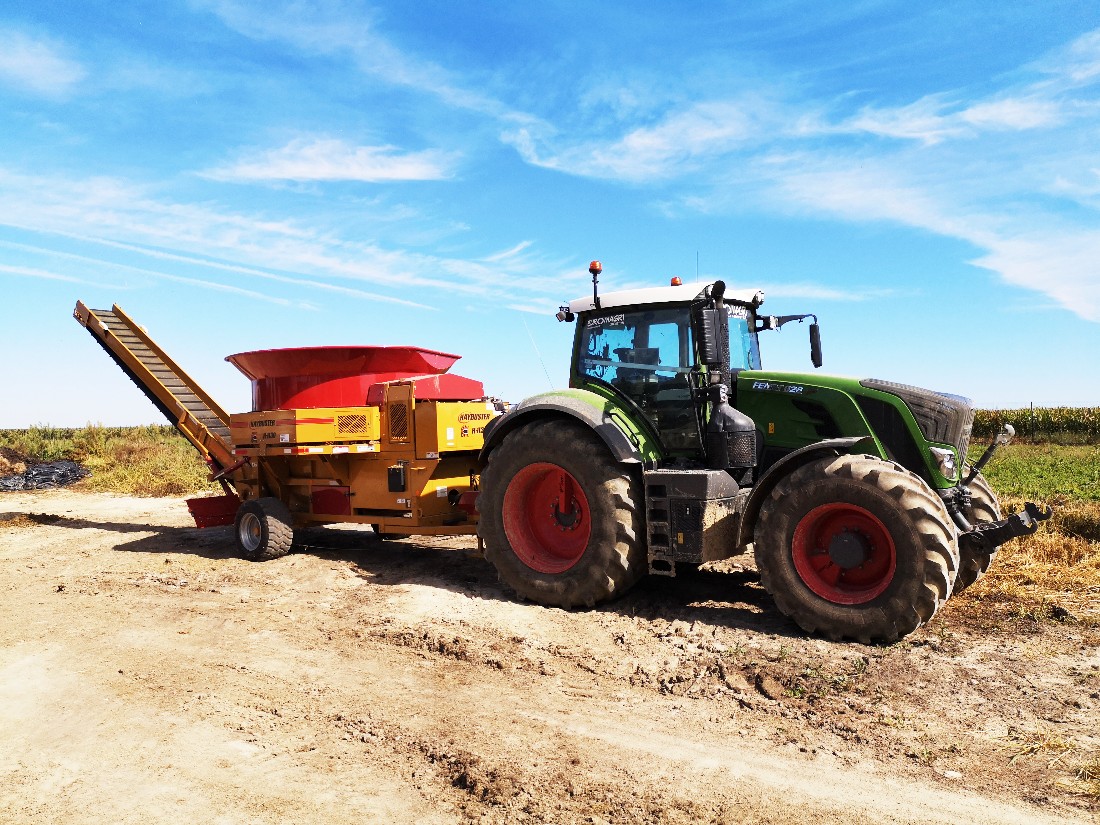

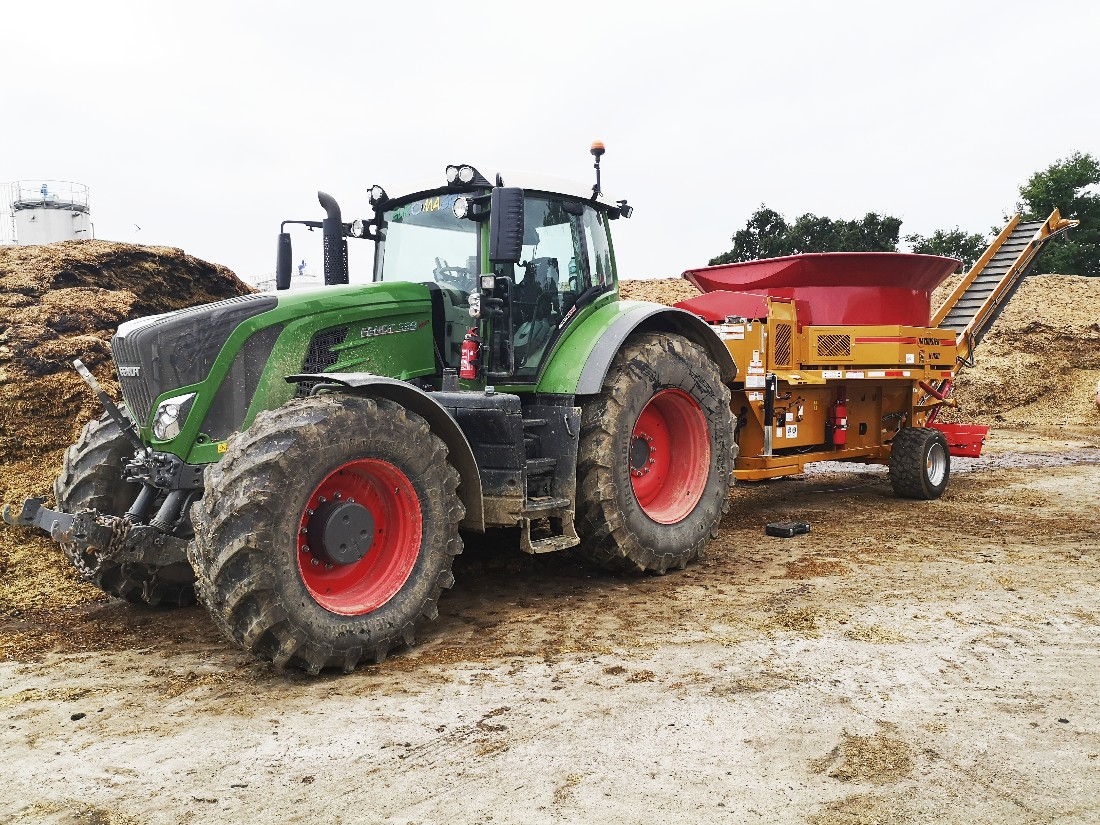

- Nécessite un tracteur de 200 à 315 CV pour l’entraîner.

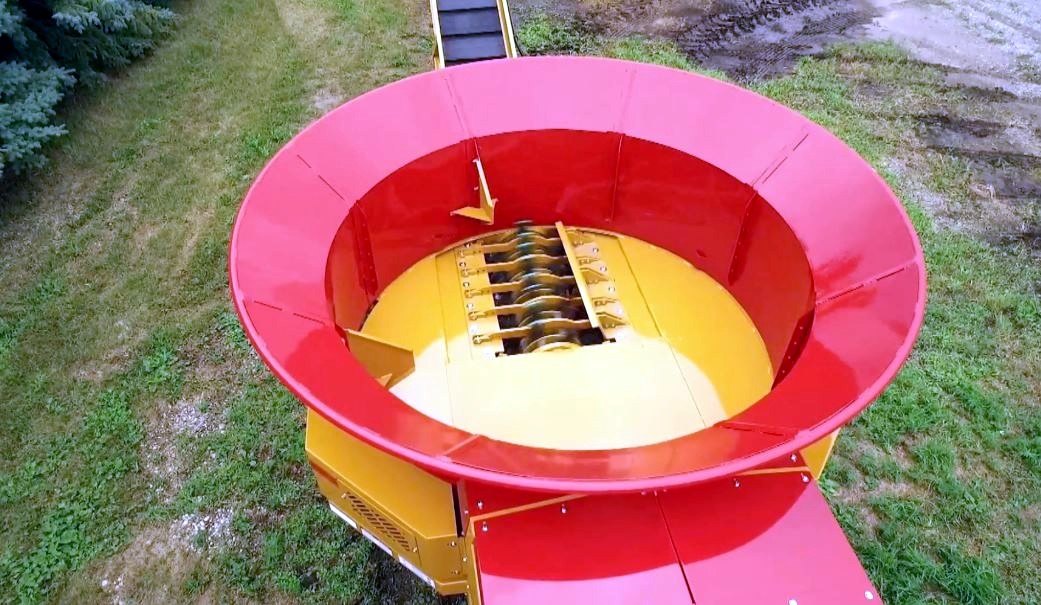

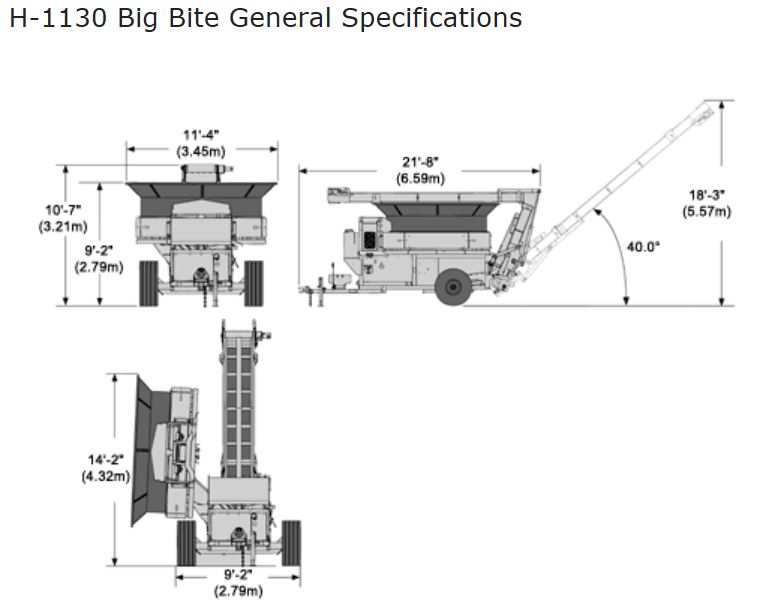

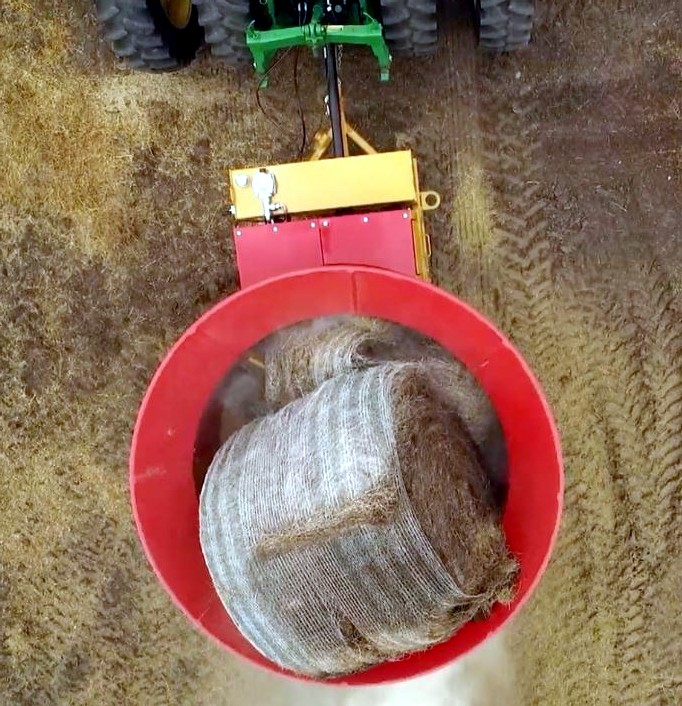

- Alimentation par trémie rotative diamètre 3350 mm sur cône
- Diamètre 2720 mm sur virole
- Hauteur bord supérieur de bol par rapport au sol 2790 mm
- Hauteur intérieure de trémie 1270 mm

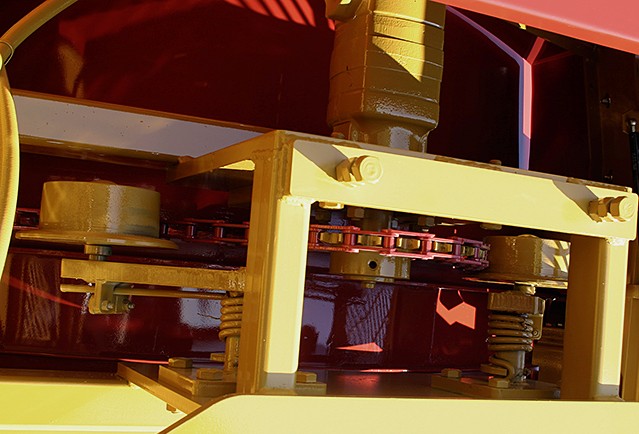

- Entraînement de la trémie par chaîne périphérique type 120H et moteur hydraulique orbital à vitesse lente

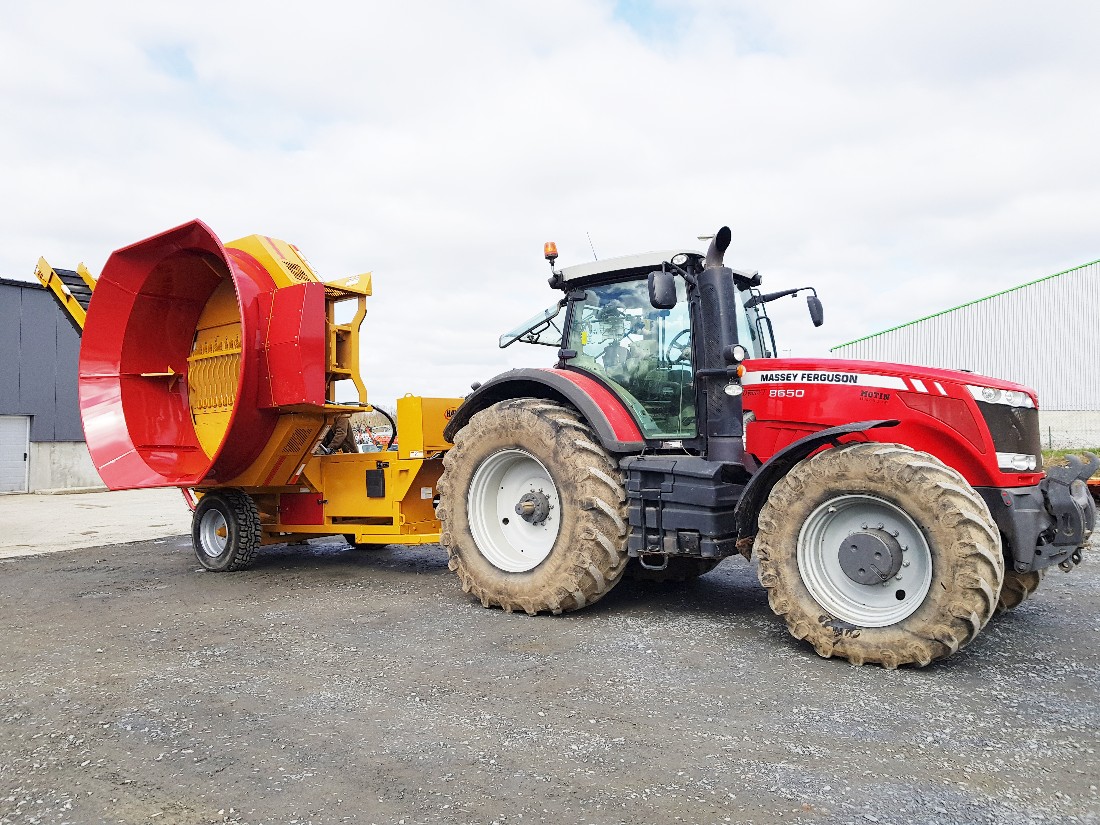

- Basculement latéral à 90° du bol par vérin permettant un accès complet et instantané au niveau du rotor de broyage pour les opérations de service ( échange marteaux, grilles…)

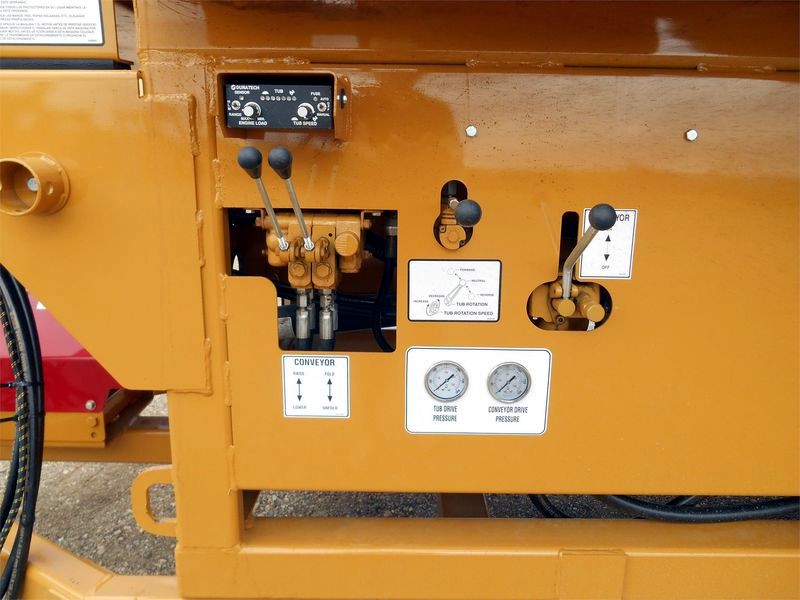

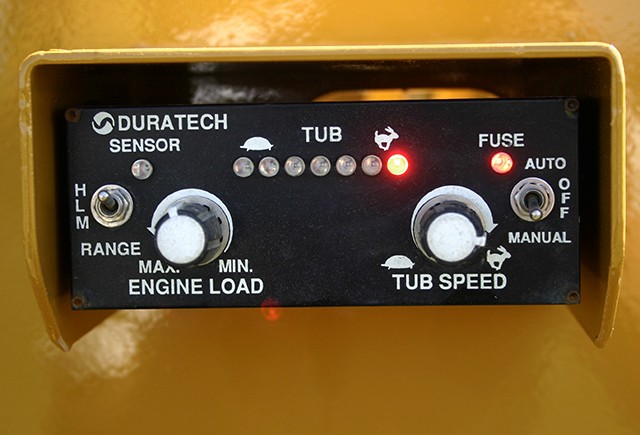

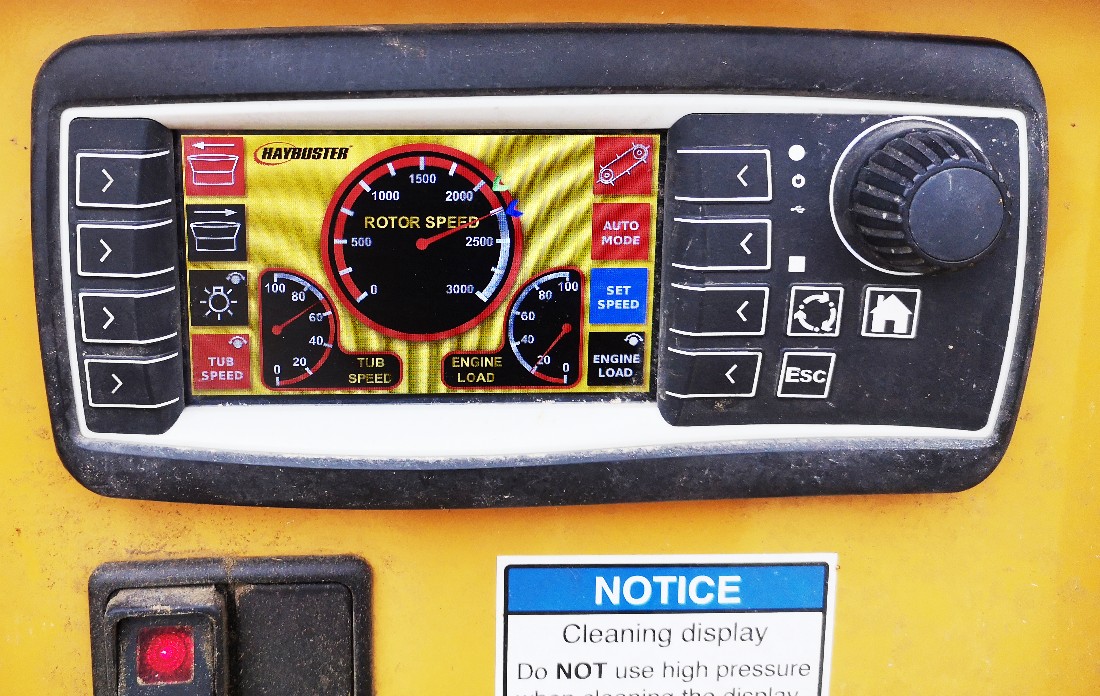

- Le régulateur de vitesse électronique DURATECH protège la machine et le tracteur, en maintenant une sollicitation régulière du tracteur et de la transmission, tout en ajustant le nombre de tours/min du bol, ce qui permet de contrôler le taux de remplissage du broyeur.

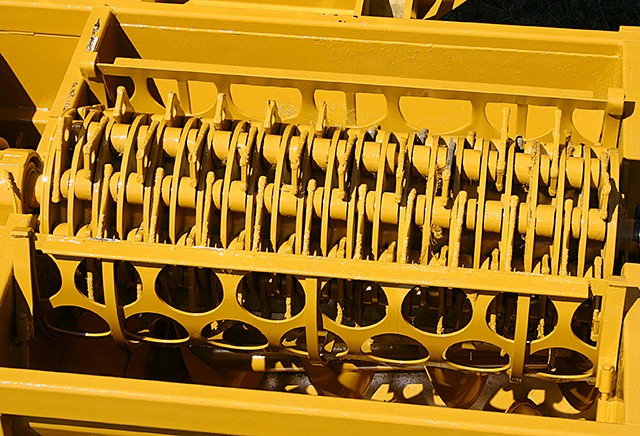

Le rotor
- Est équipé de 23 disques en acier haute résistance 406 mm de diamètre et de 12,7 mm d’épaisseur 8 axes de marteaux en acier diamètre 31,8 mm maintenus par un disque de blocage des deux côtés.
- Montage à 88 marteaux oscillants 12,7 mm d’épaisseur, réversibles 4 angles d’attaque pour durée de vie accrue.
- Longueur du rotor 1270 mm, ouverture sur rotor 1270 x 724 mm.

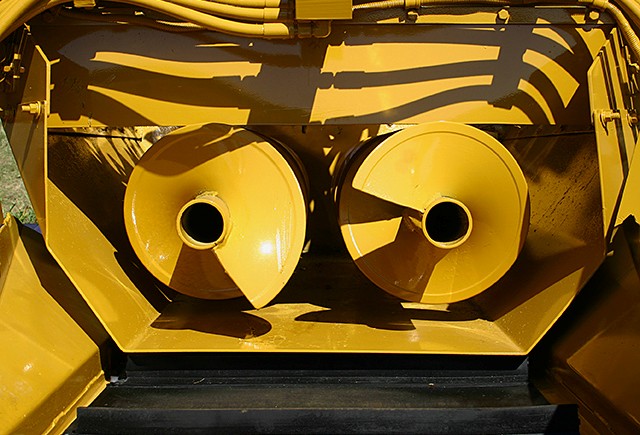

Sous le rotor se trouve un convoyeur à double vis permettant une évacuation rapide et efficace des broyats, cette double vis tourne sur deux roulements hautes performances et se situe à la base de la zone de broyage.
Les marteaux
- Oscillants qui opèrent à 2140 tours/min et sont fermement maintenus dans leur logement par des axes en acier trempé.
- Le rotor à marteaux est monté sur un axe en acier traité tournant sur des roulements à hautes performances.
- Deux grilles de calibrage des broyats permettant la maîtrise de la granulométrie sortante. Echange rapide par basculement du bol à 90°.

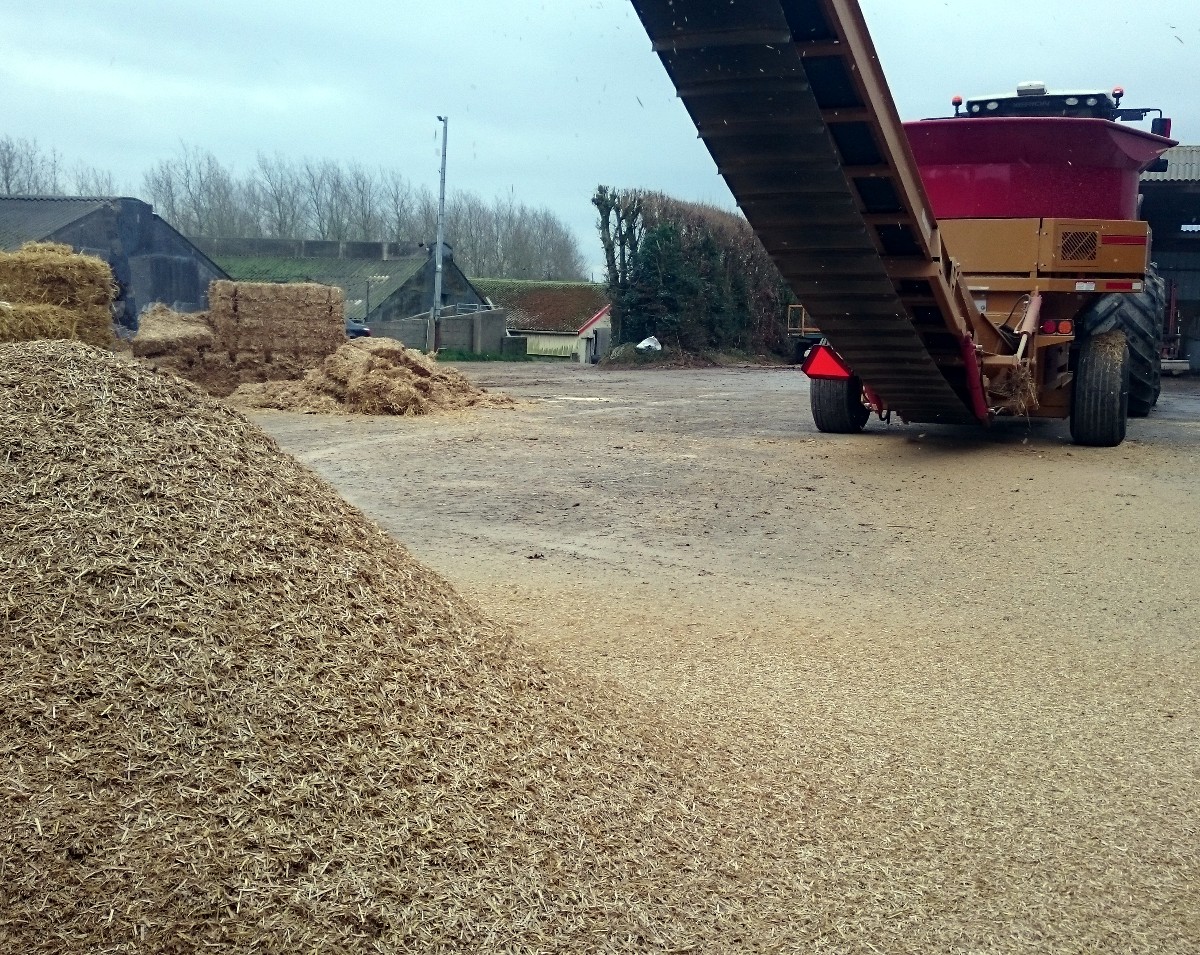

- Inclinaison réglable hydrauliquement du convoyeur arrière (largeur 607 mm et longueur 7920 mm), repliable manuellement pour le transport.
- Hauteur de rejet des broyats 5570 mm.
Le broyeur de paille Haybuster H1135 pèse 6577 kg en ordre de marche.
Options et version

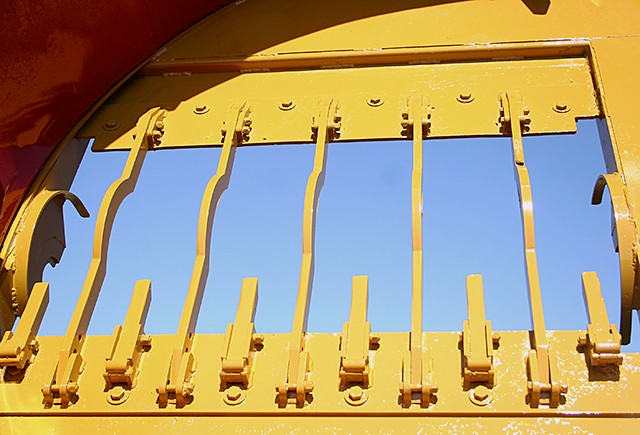

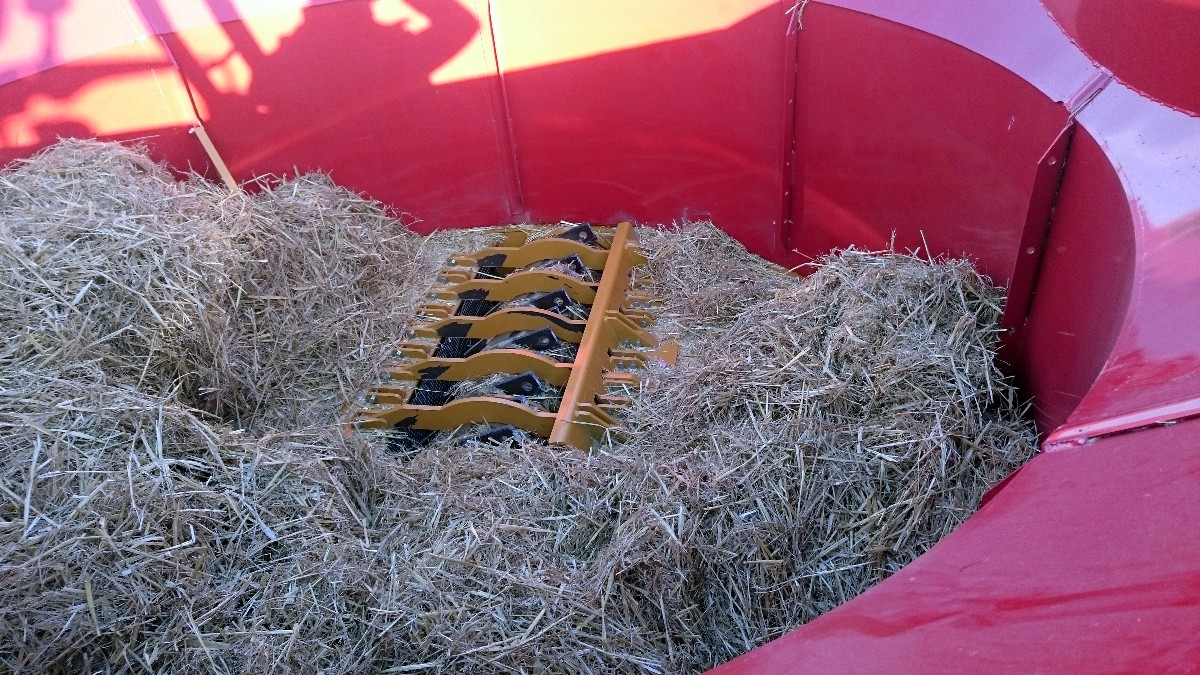

- Le broyeur H1135 peut en option avoir un barraudage sur rotor
- Trémie de broyage de grains à placer sur le rotor, kit pour épis de maïs
- Goulotte de sortie du produit en bout de convoyeur (guide le produit vers le bas)
- Ce broyeur est disponible en version électrique.
